往往，航拍測繪對成果精度要求較高。像控點是航拍測繪控制加密和測圖的基礎。只有每個像控點都按照一定標準布設，才能使得內業更好的處理數據，使得三維模型達到一定精度。因此，學習布設像控點是飛手必學航拍測繪教程對成果精度要求較高。像控點是航拍測繪控制加密和測圖的基礎。只有每個像控點都按照一定標準布設，才能使得內業更好的處理數據，使得三維模型達到一定精度。因此，學習布設像控點是飛手必學航拍測繪教程之一。

PART.01
    ◆如何布設好的像控點？

     布設好的像控點需考慮以下三點：噴涂方式，位置選擇，采集方法。


1.噴涂方式

     像控點有標靶式像控點和油漆式像控點，油漆式像控點分為噴漆式和涂漆式。

     標靶像控點為打印印刷的像控，不需要噴涂，直接放在測區內，航測飛機后可就地回收，比較低碳環保。缺點是容易被移動，需當場采集坐標，且不適合測區較大的項目。

     噴涂式像控點保存時間長，位置固定，可飛后再采集坐標，更靈活。缺點是耗時較長。



     涂漆式像控點會產生較大的氣味，但一罐漆能做很多個點，做的像控也比較容易做直，各有各的優點。

      我們常用的是噴涂式的像控點。



2.位置選擇

視野

     視野空曠的，四周無遮擋或者較少遮擋，避開有陰影的區域。

坡度

     盡量少在坡度較大的地方做點，因內業刺點時會有些許無法避免的偏差，如在坡度較大的地方刺點，那么偏差值就會被放大，影響模型精度。

預計被破壞程度

    在工地或者其它揚塵比較大的地方，以及他人居所門口，像控容易被覆蓋，被破壞。

重疊度
     通常在5、6片重疊范圍內，距離相片邊緣要大于150像素，距離相片上的各種標識應該大于1mm。同時，像控點要在旁向重疊度的中線附近，如果旁向重疊度過小，則需要分別布點，但控制區域所裂開的垂直距離要＜2cm。



3.采集方式

     測區內的像控不必密集，但要求均勻分布。采集方式盡量采用三腳架以保證采集精度，但耗時。雙手持花桿讓氣泡居中會讓轉場移動的時間減少，十次平滑采集也能讓精度相對較高，是性價比比較高的采集方式。

PART.02



          ◆實例辨析

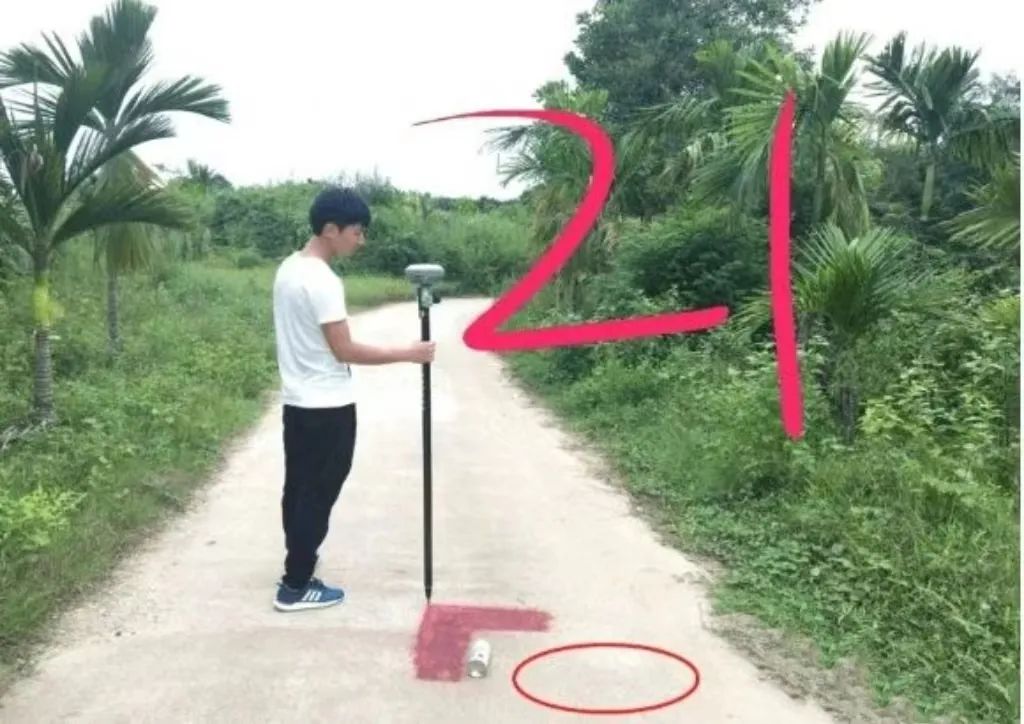

這是用手搖罐裝噴漆噴在地上的像控，可以明顯看到，L型的標志外角點是我們采集的坐標點，（整個測區不要頻繁變換角點采集，如果一開始采集的是外角點，那整個項目最好都使用外角點，方便內業人員處理）。
上圖是不好的像控例子，存在問題：

1.邊角不直

2.圓圈內沒有在地上噴涂編號。假設一張照片出現兩個相同的像控點，內業人員可能會錯誤的添加像控，導致整個模型發生偏移或錯亂，造成不必要的麻煩

正確示例：
